常用CF法兰尺寸型号

常用CF法兰尺寸型号

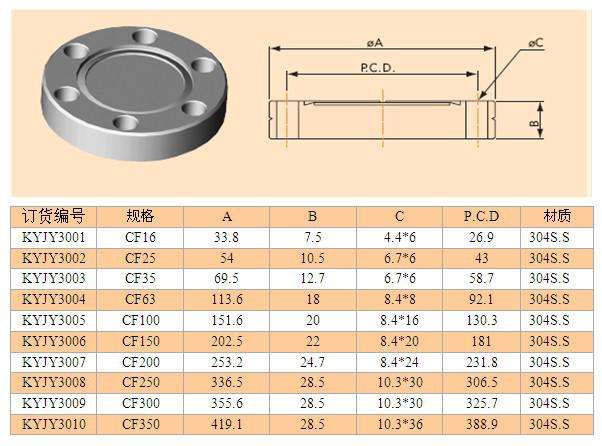

CF法兰的内侧有凸起的锋利刀口，通过挤压无氧铜垫圈(或其他软金属)使其变形而达到密封真空的目的，是全金属材料的密封方式，被广泛应用于超高真空系统中。CF法兰也常用ICF法兰来表示，CF后面的数字是标准的导管内径，而ICF后面的数字是法兰的外径。常用CF法兰的型号和尺寸见表

  CF法兰分为固定型和松套型两种。固定型法兰为一体化结构。松套型法兰由挤压铜垫圈的刀口部分和通过螺栓的固定部分构成。法兰上可开通孔或螺纹孔。开有通孔的法兰要通过螺栓和螺母固定;开有螺纹孔的法兰可直接使用螺栓固定。法兰的材质主要为 SUS304(或 SUS304L)，因为SUS304放出气体少，加工和焊接比较容易。
