真空法兰结构

近老遇到有人问一些真空法兰结构的事，比如什么叫CF法兰？什么是KF法兰？什么是ISO法兰？而ISO法兰又分ISO-K和ISO-F。那么它们之间又有什么区别和联系？的确，这些法兰都是真空系统设计中常用的的法兰标准，非专业人士的确也容易混淆，所以，真空技术网(www.chvacuum.com)在这里就将三种法兰的结构，适用的标准一一列举出来，希望对大家有所帮助。

1、CF法兰

  CF法兰的英文名是Conflat Flang。它是一种用于超高真空中的法兰连接，是一种金属静密封，可以承受高温烘烤。

  公称直径尺寸包括：DN16, 40, 63, 100, 160, 200，250

  适用的真空度高达10^-12 mbar.

  法兰密封材料通常为Viton、PTFE、无氧铜等

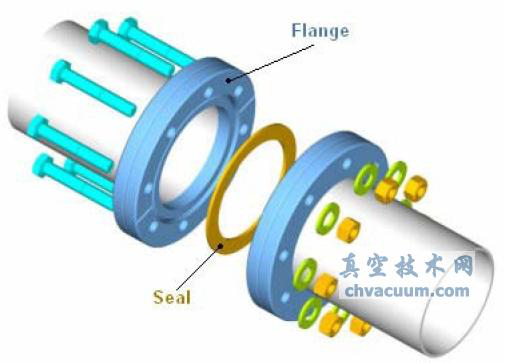

  法兰通常为304、316不锈钢等，具体见下图所示：

2、ISO-KF

  ISO-KF是应用在真空系统中的一种快卸法兰。他由以下几个元件构成：两个成对称分布的KF法兰、O-Ring、定心支架、卡箍。勿需使用别的工具，只要简单地用手拧动碟形螺母就可以松开或压紧联接。

  ISO-KF真空接头是小尺寸的快装法兰接头.公称直径尺寸包括：DN 10, 16, 25, 40， 50。

  制造标准包括：DIN 28403，ISO 2861

  适用的真空度高达10^-8 mbar。

  法兰密封材料通常为Viton、 Buna、 Silicone、EPDM、铝等

  法兰通常为304、316不锈钢等

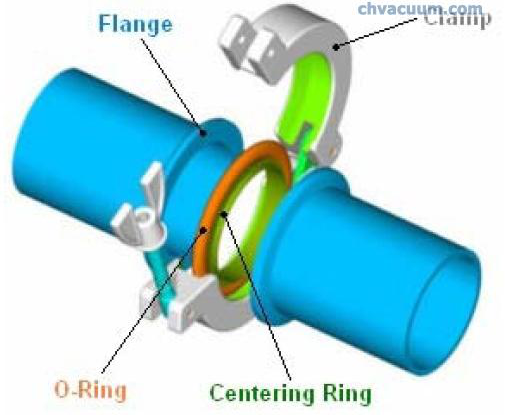

  ISO-KF 真空接头通常由法兰(flang)、快夹(clamp)、密封圈(O-Ring)、中心定位环 (centering ring) 组成，见下图。

3、ISO法兰

  ISO法兰和配管可用于从大气压到高真空，经常装拆的各种应用中。一般管子的直径超过50mm(2英寸)。如果使用氟橡胶O形圈，可以承受150℃烘烤。

  ISO法兰常用的两种形式是ISO-K和ISO-F

  ISO-K和ISO-F真空接头是大尺寸的真空接头，公称直径尺寸包括：DN 63, 100, 160, 200, 250, 320, 400, 500 和630

  制造标准包括：DIN 28404 ，ISO 1609

  可应用在要求真空度高达10^-8 mbar的场合。

  法兰密封材料通常为Viton、 Buna、 Silicone、EPDM、铝丝等

  法兰通常为304、316不锈钢等

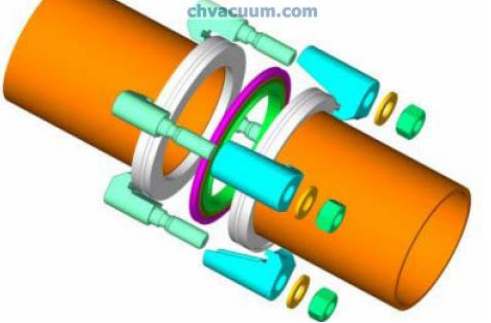

  a、ISO-K真空接头通常由法兰(flang)、法兰爪(clamp)、密封圈(O-Ring)、中心定位环 (centering ring) 组成，见下图。

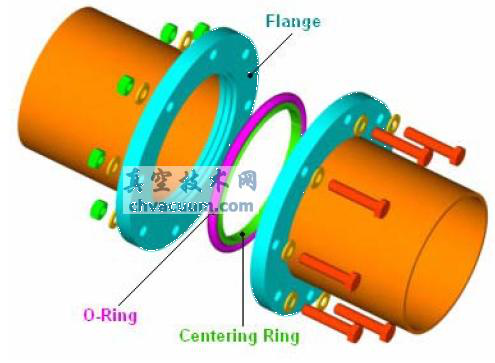

 b、ISO-F真空接头通常由法兰(flang)、密封圈(O-Ring)、中心定位环 (centering ring) 组成，与ISO-K不同的地方是法兰用螺栓坚固。见下图。
