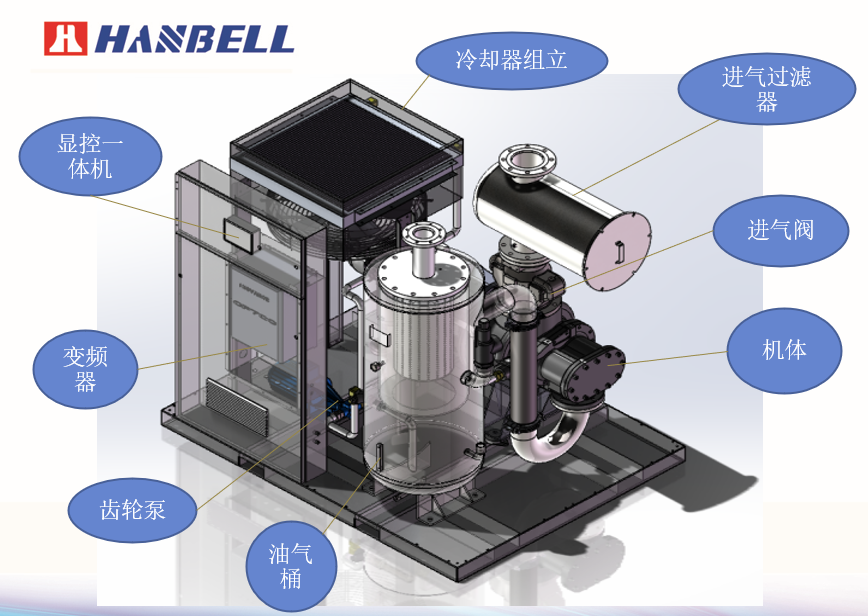

汉钟永磁变频油螺杆真空泵的结构图：

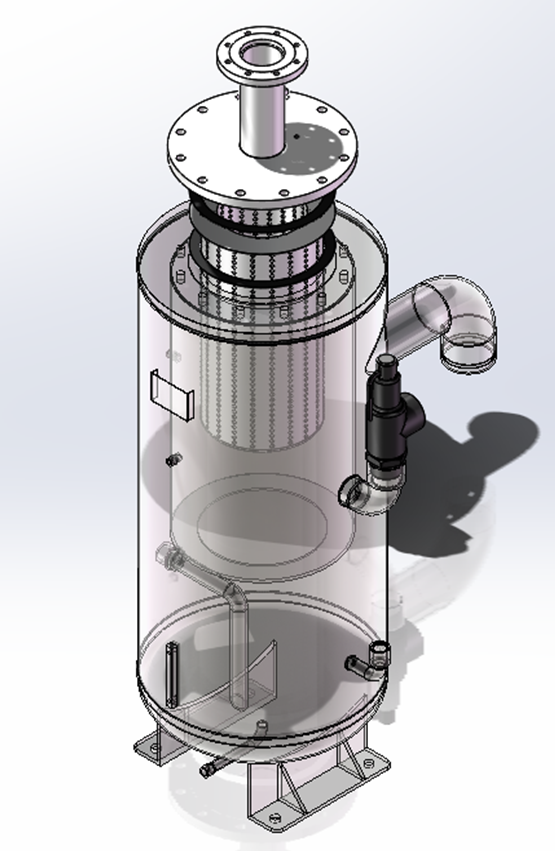

油气桶（油气分离器）：

油气桶主要由筒体、油分芯、密封垫、安全阀等组成，油气桶主要有储存真空润滑油、通过油分芯将排放的尾气作油气分离。

油路系统：

油路系统主要包括：弯管、接头、齿轮泵、Y型过滤器、油滤座、油滤、压力表、球阀。Y型过滤器+油滤双重过滤，保证油路清洁。进口品牌外置齿轮泵，保证油路供油压力。

冷却器组立：

冷却器组立主要由冷却器支架下导流罩、上导流罩、板翅式换热器、外转子风机。冷却器主要是冷却循环油路中的润滑油，带走或加快循环钣金组立内部的热气流。
