低温泵-介绍

 低温泵

低温泵是利用低温表面冷凝气体的真空泵，又称冷凝泵。低温泵可以获得抽气速率最大、极限压力最低的清洁真空，广泛应用于半导体和集成电路的研究和生产，以及分子束研究、真空镀膜设备、真空表面分析仪器、离子注入机和空间模拟装置等方面。

低温泵分为注入式液氦低温泵和闭路循环气氦制冷机低温泵两种。

注入式液氦低温泵

主要由液氦容器、泵体和连接挡板的液氮腔体等部分组成。为了减少液氦消耗，液氦容器的外壁采用双层保温壁并在其间抽成真空。当泵被预抽到-6 帕压力时灌入液氮和液氦，气体凝结在4.2K的工作冷板上。经预抽使氦氢分压到 -12 帕数量级，故泵可获得-11 帕以下的极限压力。如果把液氦容器抽真空减压到6650帕，液氦温度可降到2.3K，则可得到更低的极限压力。

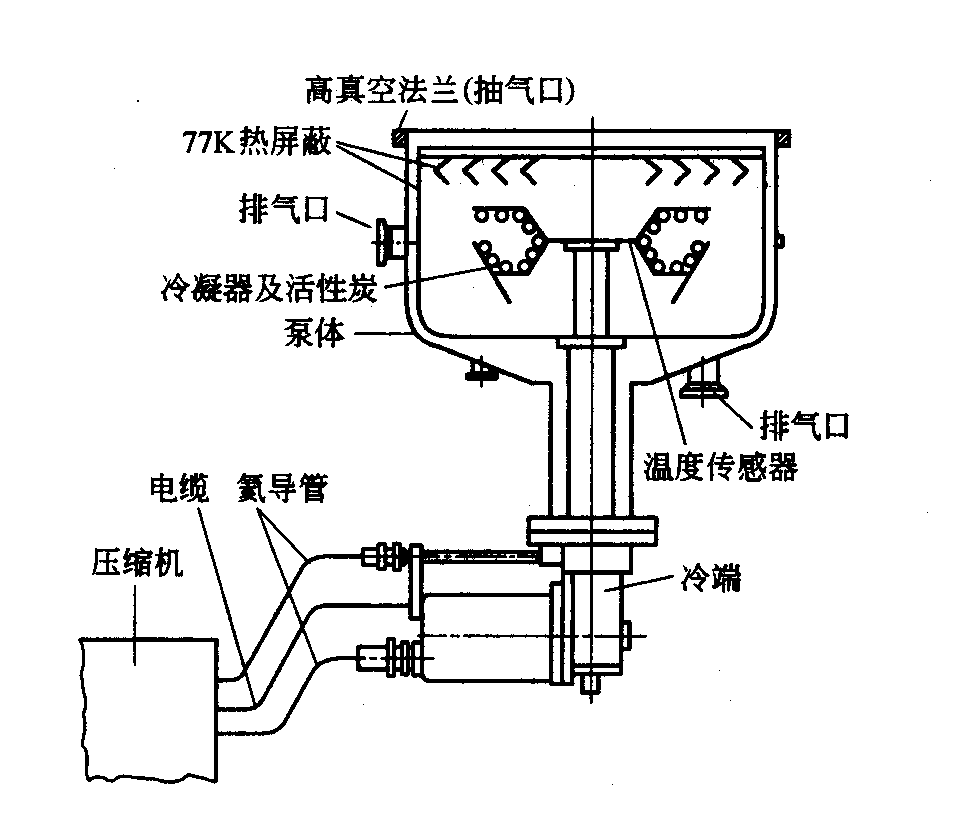

闭路循环气氦制冷机低温泵

它是70年代出现的新型低温泵。这种泵不消耗氦气、操作简便，易于维修，应用日渐广泛。制冷机的制冷介质为气氦，一级冷板温度为50～100K，典型应用是65K,用来冷凝水蒸汽和预冷其他气体;二级冷板温度为10～20K，用来冷凝氮、氧和氩等气体。在二级冷板的内表面涂以活性炭。活性炭在低温下对氦、氖和氢有很强的吸附能力。冷板由无氧铜制成，表面抛光达到镜面程度，以减小辐射系数。泵的极限压力为 -8帕，工作压力范围为 -1·····-8 帕，要求预抽压力为1帕。制成的产品抽气速率已达60000升/秒。此外，尚可根据工艺的特点把抽气冷板安排在被抽容器内，其抽气速率可达到106升/秒以上。
