干式真空泵在碳氢清洗机上的真空应用

干式真空泵在碳氢清洗机上的真空应用

碳氢清洗，采用碳氢液作为清洗剂，碳氢液属有机溶剂，对油脂类具有很强的破坏效果，所以不能采用油式真空泵用作脱气、干燥等。

适合采用干式真空泵和液环真空泵，由于液环泵真空度较差，需要罗茨泵组成真空机组，液环泵要采用不锈钢材质，所以从成本考量液环泵并不具有成本优势，且液环罗茨机组的体积较大，管道阀门控制较为复杂。干式真空泵最为合适该工艺的需求，采用台湾HANBELL干式螺杆真空泵PS80.

真空脱气、清洗、干燥的槽体容积为126L，清洗的节拍为10分钟，扣除进出料时间，时间工艺是9分钟。

真空脱气、真空清洗理想工艺真空度为-90Kpa以上，真空干燥理想工艺真空度为-95Kpa以上。

通过腔体容积计算，在空载的情况下，PS80可以在30秒将干燥腔体抽速-95Kpa以上，考虑到实际工作中零件表面碳氢液的蒸发放气，抽空时间在60内可以抽到-95Kpa以上。真空脱气槽和真空清洗槽实际工作中容积只有一半，在15秒均能抽到-90Kpa以上。

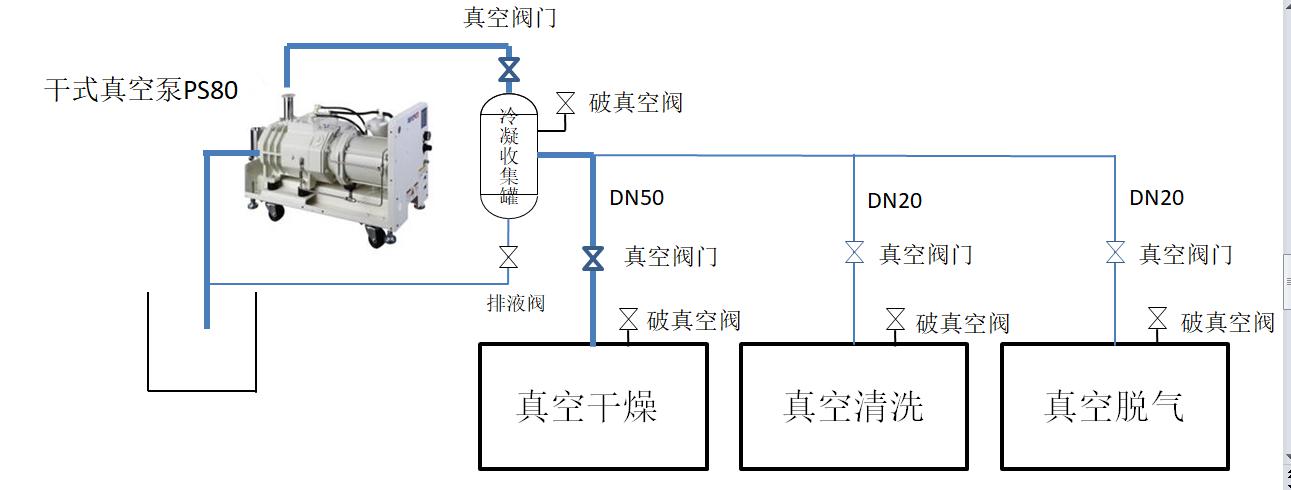

真空泵安装位置要高于高于槽体，抽气管路要往上走，避免将液态的碳氢液抽入真空泵中，真空泵前面要配置冷凝收集罐，要将抽入的气态碳氢液冷凝转换成液态排放掉，减少进泵的碳氢液成分，真空泵排气管要向下走，便于进泵的碳氢液的排出，保护真空泵。

槽体和真空泵之间配置真空阀门，真空泵处于常开状态，通过阀门的通断来控制对槽体的抽真空。干燥腔真空用量大管道口径配置DN50，脱气和清洗管道口径配置DN20。
