IC制造介绍-晶圆

IC制造介绍

半导体产业最上游是IC设计公司与硅晶圆制造公司，IC设公司计依客户的需求设计出电路图，硅晶圆制造公司则以多晶硅为原料制造出硅晶圆。中游的IC制造公司主要的任务就是把IC设计公司设计好的电路图移植到硅晶圆制造公司制造好的晶圆上。完成后的晶圆再送往下游的IC封测厂实施封装与测试，完成芯片制造。

1、硅晶圆制造

半导体产业的最上游是硅晶圆制造。事实上，上游的硅晶圆产业又是由三个子产业形成的，依序为硅的初步纯化 → 多晶硅的制造 → 硅晶圆制造。

1),硅的初步纯化：

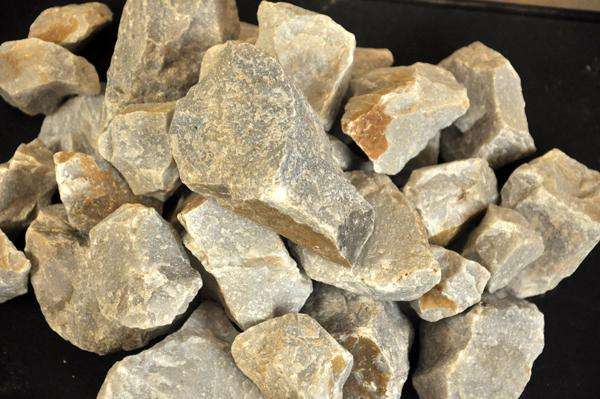

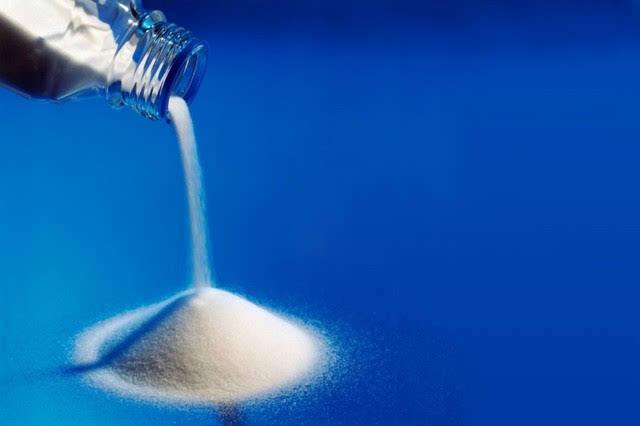

将石英砂(SiO2)转化成冶金级硅(硅纯度98%以上)。

将冶金级硅制成多晶硅。这里的多晶硅可分成两种：高纯度(99.999999999%，11N)与低纯度(99.99999%，7N)两种。高纯度是用来制做IC等精密电路IC，俗称半导体等级多晶硅；低纯度则是用来制做太阳能电池的，俗称太阳能等级多晶硅。

2),多晶硅的制造

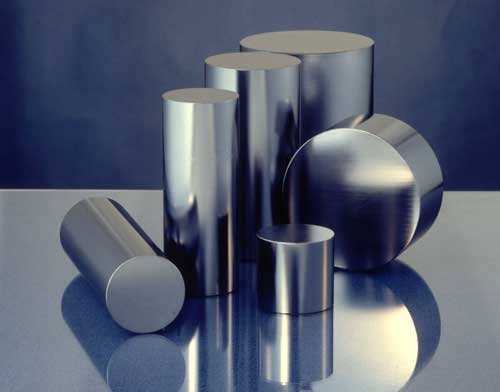

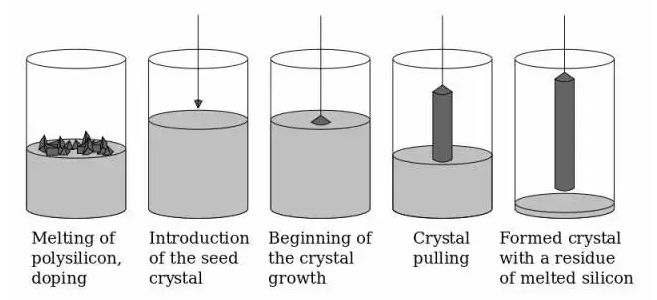

首先，将前面所获得的高纯度多晶硅融化，形成液态的硅。之后，以单晶的硅种（seed）和液体表面接触，一边旋转一边缓慢的向上拉起。至于为何需要单晶的硅种，是因为硅原子排列就和人排队一样，会需要排头让后来的人该如何正确的排列，硅种便是重要的排头，让后来的原子知道该如何排队。最后，待离开液面的硅原子凝固后，排列整齐的单晶硅柱便制作完成。硅棒基本制作流程参考下图。

3），硅晶圆的制作

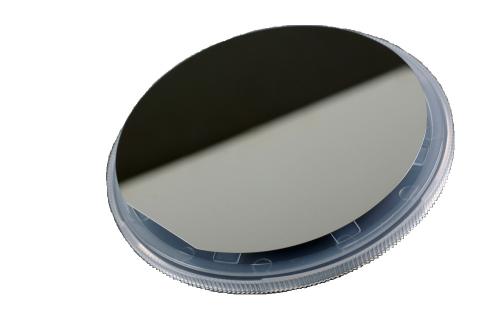

一条硅晶棒要做成芯片制造所需的基板，需要将硅晶棒横向切割成一片一片的硅晶圆片，圆片再经由抛光便可形成芯片制造所需的硅晶圆。
