制浆工艺中对电极浆料进行真空脱气,才能实现极卷涂覆的高质量,制浆脱气的工艺压强要高于所用溶剂相应温度下的饱和蒸气压,在工艺过程中要做好粉尘防护及工艺压强的控制。正负极材料搅拌真空脱气系统分开。所抽气体为定量的水汽、粉尘，NMP。NMP为腐蚀性(溶剂NMP对铜有较强腐蚀性，对铝有轻微腐蚀性)、爆炸性之气体。

制浆脱气真空度设定范围为-90~-98Kpa。

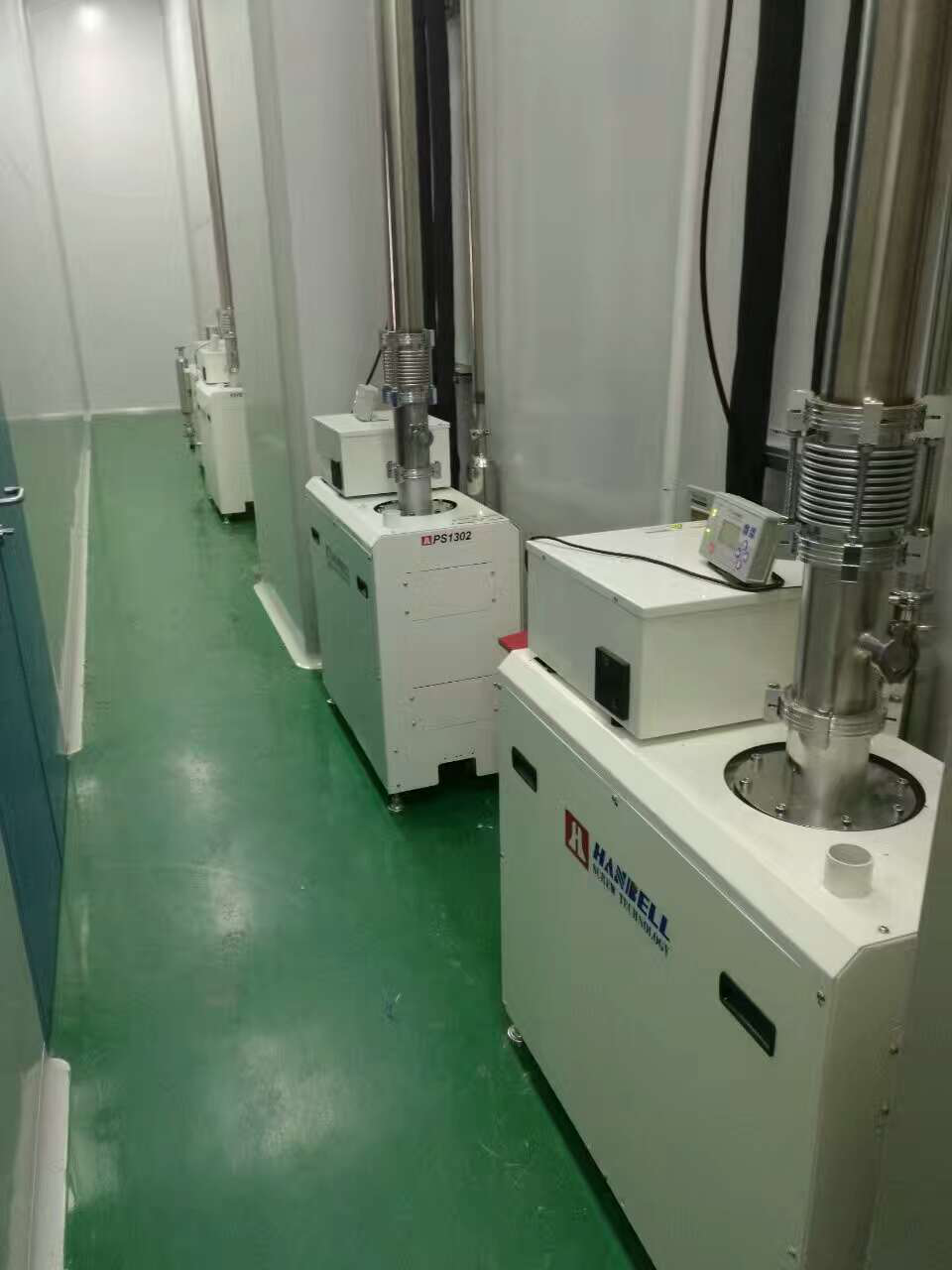

真空泵选型：Hanbell干式螺杆真空泵，PS系列/PD系列单螺杆泵，真空泵极限真空度为1Pa，真空泵转子和内腔过流部分采用奈米陶瓷涂层，耐NMP和电解液的腐蚀。真空泵放置在真空泵房，通过不锈钢管道和搅拌设备连接，正负极材料分开，真空泵前面配置小型的真空罐，真空罐容积在0.5~1.0m³。

汉钟干式螺杆真空泵配置和功能：

电控柜（变频/工频）

PLC人机界面

水流量计

氮气流量计

温度传感器（泵体/电机）

排气口消音器，逆止阀

机架、外箱

氮气密封和吹扫

实时显示真空泵运行电流/温度/水流量/氮气流量值

真空泵运行时间记录

真空泵故障/停机记录

真空泵电流/温度/水流量值异常停机保护Ø
