锂电池行业的真空应用-高真空烘烤工艺

锂电池行业的真空应用-极巻、极片、电芯的高真空烘烤工艺

Ø 锂电池极巻/极片/电芯真空烘烤干燥，目前最有效的解决方法是通过高真空，高温度均匀度、使锂电池正/负极材料达到最低水含量（不同材料体系标准不一），同时减少锂离子电池生产工艺中杂质、浮游颗粒 等粉尘对锂电池性能的影响。

高真空烤箱：如果烤箱外部环境露点不可控，由于真空烤箱在使用时不可能做到同进同出，为防止新入料烤箱（带入环境中潮湿空气）对整个真空烘烤干燥系统的影响，在每个烤箱分支管路上加一个真空阀门，其中有一台烤箱出料时，这台烤箱的阀门关闭，当其重新加物料后要进行抽空时，其它烤箱阀门关闭，重新加料的这台烤箱阀门打开，开始抽真空，当各个腔体真空压力达到平衡时，所有阀门打开，避免烤箱之间窜气，新加料的烤箱会影响其他烤箱的露点。

为保证烘箱获得高真空压力，真空泵应就近布局，减少真空管道造成压力损耗，同时配置合适的抽真空口径和阀门，避免缩径造成真空压力损耗和抽速变慢。

烘箱的实际真空压力范围要求：普通烘箱-95~-99Kpa；高真空烘箱1~100Pa（绝压）；高真空自动烘烤干燥线1~100Pa（绝压），配合高真空自动烘烤干燥线使用时，真空泵应具备智能监控功能和物联网技术应用功能。

烘烤真空不易配置真空罐。

真空烤箱真空系统主要介质成分水气、粉尘、NMP。选用的真空泵要有耐水气、粉尘、NMP的能力。

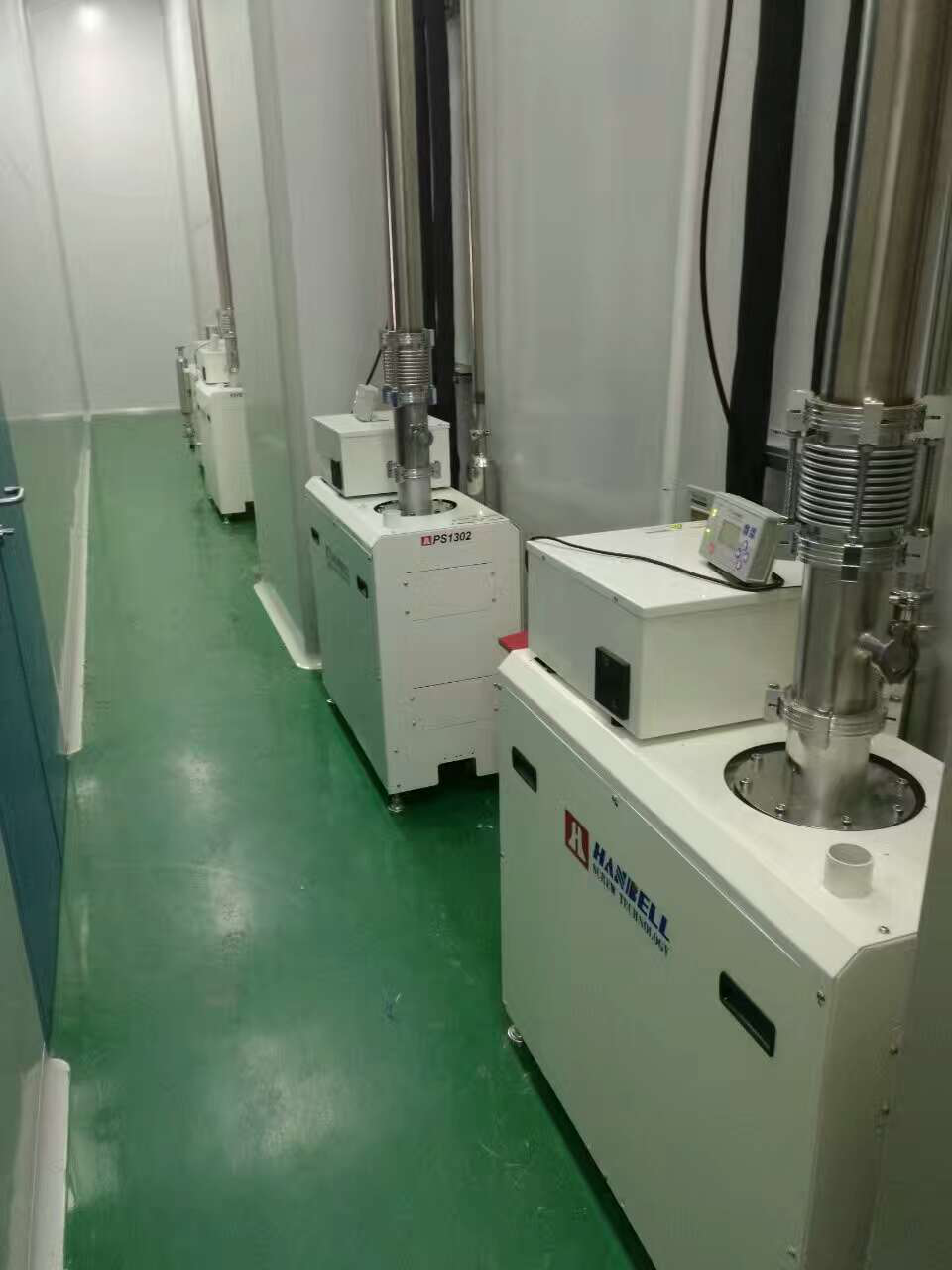

真空泵选型：汉钟干式螺杆真空泵，PS系列螺杆罗茨真空机组，真空泵机组极限真空度0.1Pa，真空泵转子和内腔过流部分采用奈米陶瓷涂层，耐NMP和电解液的腐蚀。真空泵放置在烤箱现场，可以采用1台真空机组拖1个烤箱或多个烤箱，烤箱真空度可以保持到10Pa~100Pa（空载）。真空管道采用304不锈钢材质，真空烤箱腔体采用真空阀门控制真空的通断，真空泵处于常开状态。

汉钟干式螺杆真空机组配置和功能：

电控柜（变频/工频）

PLC人机界面

水流量计

氮气流量计

温度传感器（泵体/电机）

排气口消音器，逆止阀

机架、外箱

氮气密封和吹扫

实时显示真空泵运行电流/温度/水流量/氮气流量值

真空泵运行时间记录

真空泵故障/停机记录

真空泵电流/温度/水流量值异常停机保护
