油旋片泵的结构

      油旋片泵是一种变容积式气体传输泵。油式旋片泵有两种单级和双极，双极泵获得的真空度较高。

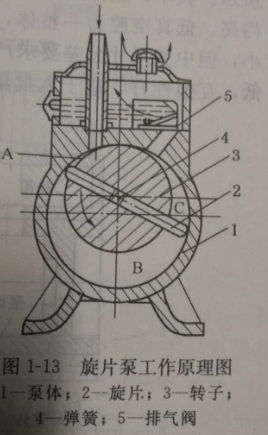

旋片泵的原理下图。旋片泵主要由泵体、转子、旋片、弹簧、端盖组成。转子偏心地安装在泵体内，外圆与泵体表面相切，转子内有旋片。

旋片泵的旋片把转子、泵腔和两个端盖所围成的月牙形空间分隔成A、B、C三部分，当转子按箭头方向旋转时，与吸气口相通的空间A的容积是逐渐增大的，正处于吸气过程。而与排气口相通的空间C的容积是逐渐缩小的，正处于排气过程。居中的空间B的容积也是逐渐减小的，正处于压缩过程。由于空间A的容积是逐渐增大（即膨胀），气体压强降低，泵的入口处外部气体压强大于空间A内的压强，因此将气体吸入。当空间A与吸气口隔绝时，即转至空间B的位置，气体开始被压缩，容积逐渐缩小，最后与排气口相通。当被压缩气体超过排气压强时，排气阀被压缩气体推开，气体穿过油箱内的油层排至大气中。由泵的连续运转，达到连续抽气的目的。
